Monochromatisk lyskilde

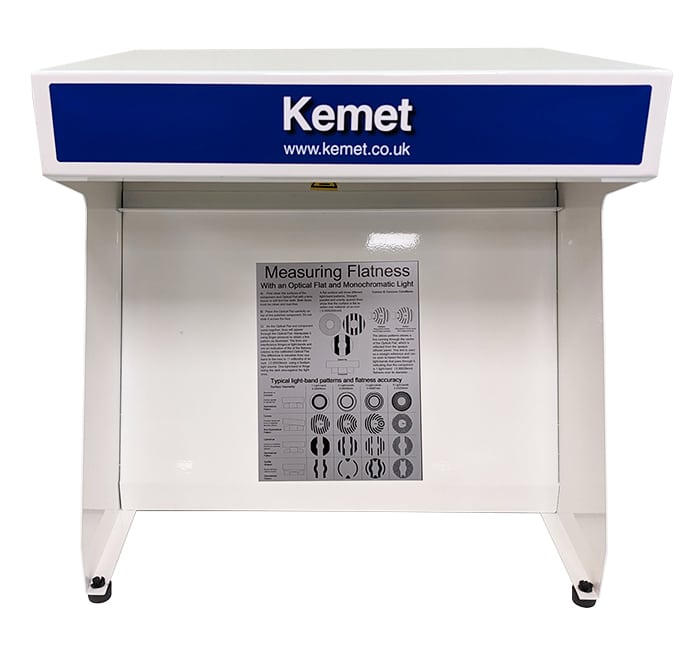

KEMET Monochromatisk Lyskilde – Standard og stor modell for presis måling av planhet

KEMET Monochromatisk Lyskilde er utviklet for nøyaktig måling av planhet ved bruk sammen med KEMET optiske planglass. Det kompakte systemet er enkelt å transportere og benytter en natriumpære med lang levetid. Lyset produserer tydelige interferensmønstre som avslører selv minimale avvik i overflatens geometri, ideelt for presisjonskontroll av komponenter i laboratorier og verksteder.

For større komponenter tilbyr Kemet også en stor modell med samme presisjon, beregnet for optiske planglass opptil 500 mm i diameter. Denne selvstendige enheten gir glare-fri belysning og gjør det enkelt å observere lysbåndene på større flater.

For å sikre repeterbare og presise resultater må både komponenten og planglasset rengjøres nøye før måling. Selv små partikler kan påvirke lysbåndenes symmetri og skape feiltolkninger. Tenn lampen i opptil 15 minutter for å oppnå optimal oransje belysning før bruk. Plasser deretter komponenten under lyskilden, legg planglasset på overflaten, og observer lysbåndene som viser om flaten er plan, konveks eller konkav.

Avlesning og tolkning av planhet

Lysbåndene tolkes etter et standard diagram hvor antall og form indikerer overflatens geometri. For eksempel tilsvarer ett lysbånd 0,00029 mm avvik, mens ni bånd viser 0,00261 mm. Symmetriske mønstre indikerer planhet, mens buede bånd avslører konkave eller konvekse flater. Et diagram følger med produktet for enkel tolkning av alle typiske mønstre.

Driftssikkerhet og vedlikehold

Lyskilden er CE-merket og leveres med sertifikat og bruksanvisning. Natriumpæren (bølgelengde 590 nm) kan enkelt byttes ut ved behov — bruk erstatningspære med kode 362607 for å opprettholde samme lysstyrke og nøyaktighet. Enheten leveres med avtakbar strømledning og praktisk av/på-bryter for enkel betjening.
