Ferrari Serie D
Portalbasert høyhastighets maskineringssenter med ekstremt stabil struktur og store vandringer. Designet for presisjonsarbeid på mellomstore komponenter – klar for 4- og 5-akse konfigurasjon.
Om
Ferrari Serie D
Ekstremt stabil og optimalisert for presisjon
C.B. FERRARI Serie D er utviklet med fokus på stabilitet, nøyaktighet og høy ytelse. Den portalbaserte konstruksjonen i stressavlastet støpejern gir maskinen overlegen strukturell stivhet, selv ved høy dynamisk belastning. Absolutte lineære målestaver på alle akser sikrer kontinuerlig og nøyaktig posisjonering under hele maskineringsprosessen.
Effektiv 5-akse bearbeiding av komplekse komponenter
Maskinene har romslige aksevandringer og egner seg spesielt godt for maskinering av mellomstore og lange arbeidsstykker. Med D-serien bearbeides fem sider i én oppspenning. Dette reduserer omstillingstid, øker nøyaktigheten og forbedrer overflatekvaliteten – ideelt for komplekse komponenter i én enkelt operasjon.
Skreddersydd flerakse-konfigurasjon
Alle modeller i Serie D kan konfigureres med tiltbart hode og roterende bord for å oppnå 4 eller 5 akser. Modellene D422 og D432 tilbyr mulighet for to-akse roterende og tiltbart hode med momentmotorer, noe som åpner for simultan flerakse maskinering også på lange emner. Løsningen gir maksimal fleksibilitet og presisjon i komplekse fresesykluser.
Kraftige elektrospindler for enhver applikasjon
Et bredt spekter av elektrospindler dekker behovene for både høyhastighets og høymoment-bearbeiding. Velg mellom hastigheter fra 6 500 til 20 000 o/min og dreiemoment opptil 340 Nm. Dette gjør Serie D egnet for bearbeiding i superlegeringer, herdet stål, formverktøy og komponenter som krever både grov- og finmaskinering.
Ideell for avanserte bransjer
Serie D er skapt for produksjon innen luftfart, energi, presisjonskomponenter og formverktøy. Maskinens fleksibilitet og ytelse gir deg mulighet til å møte kravene til nøyaktighet, overflatekvalitet og effektivitet – uansett produksjonsvolum eller kompleksitet.
Produktdetaljer
Egenskaper
Ekstrem strukturell stabilitet
Optimalisert portalkonstruksjon gir høy stivhet og stabilitet, som sikrer presis bearbeiding selv under krevende forhold.Høy presisjon
Maskinene er utstyrt med absolutte lineære målestaver på alle akser, noe som gir maksimal nøyaktighet i posisjonering og bevegelse.Stort arbeidsområde
Serien tilbyr svært romslige arbeidsområder med bevegelser opptil X3000 / Y2200 / Z820 (1000) mm – ideelt for store eller langstrakte emner.Fleksibel 3- til 5-aksekonfigurasjon
Kan konfigureres med vippbart hode og roterende bord, eller med 2-akse roterende og vippbart hode, for avansert 5-akset maskinering.Effektiv 5-sidig bearbeiding i én oppspenning
Mulighet for både vertikal og horisontal verktøyakse gjør det mulig å maskinere fem sider uten å spenne om emnet.Optimalisert sponavgang
Konstruksjonen støtter effektiv evakuering av spon under både vertikal og horisontal bearbeiding, noe som forbedrer overflatekvaliteten og forlenger verktøylevetiden.Avanserte elektrospindelalternativer
Tilgjengelig med et bredt spekter av elektrospindler som tilbyr høyt turtall, moment og effekt, for å møte moderne produksjonskrav.Langemnekapasitet

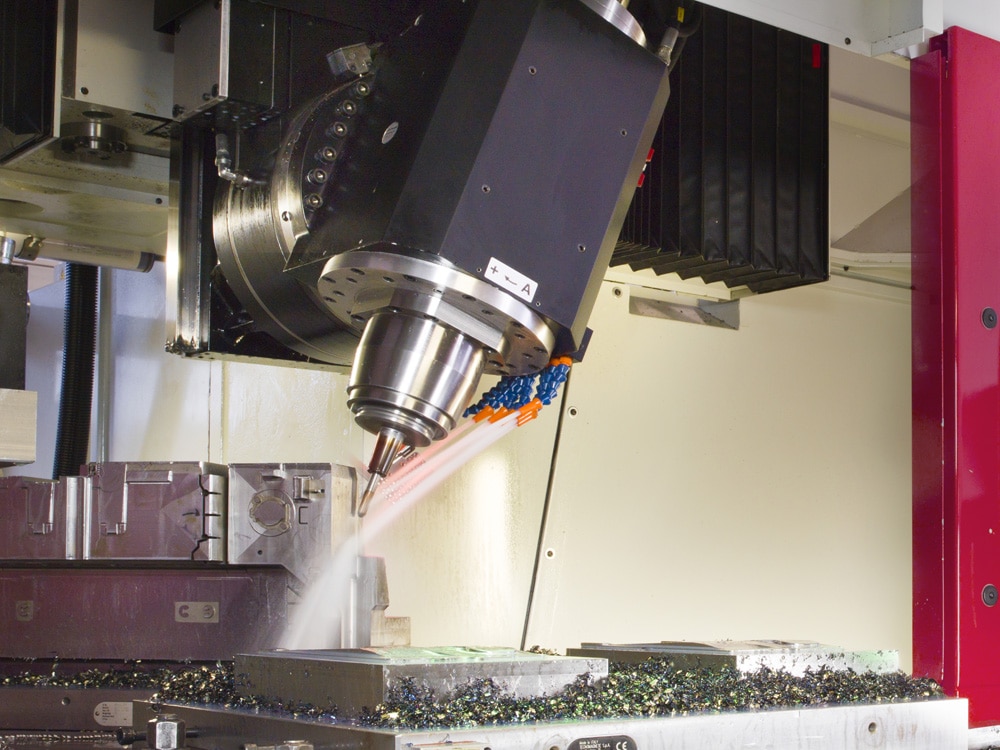

Konfigurasjoner med roterende/vippbart hode utvider bruksområdet til også å inkludere bearbeiding av lange eller komplekse arbeidsstykker.Vippbart hode og roterende bord for 4- og 5-akset konfigurasjon.

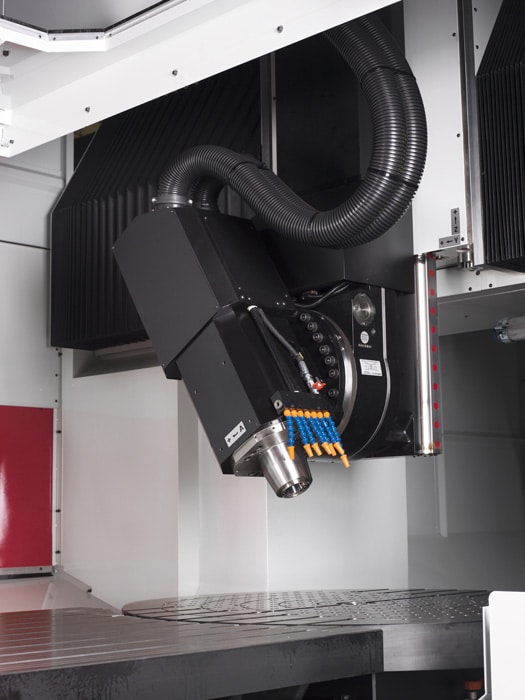

2-aksers roter- og vippbart hode med momentmotorer (D422 og D432).
Spindelalternativer:
| Turtall (rpm) | Effekt (kW) | Moment (Nm) | Festetype |
|---|---|---|---|
| 20 000 | 28 | 68 / 83 | ISO V40 / HSK-A63 |
| 16 000 | 33 | 105 / 140 | ISO V40 / HSK-A63 |
| 16 000 | 53 / 64 | 170 / 236 | HSK-A63 |
| 12 000 | 53 / 64 | 170 / 236 | ISO V50 |
| 6 500 | 42 / 45 | 265 / 340 | ISO V50 |
Tekniske spesifikasjoner
| D-Serien | D230/420/422/430/432 |
|---|---|
| X-akse | 1600 / 2000 / 3000 mm |
| Y-akse | 1600 / 2200 mm |
| Z-akse | 820 mm (1000 mm, opsjon fra D420 og større) |
| Hurtigforflytning | 40 m/min (X/Y/Z) |
| Maskindimensjoner | 6200–8000 x 6200–7300 x 4450 mm |
| Vekt | 15 000 – 21 000 kg |
| Spindel 1 (HSK-A63) | 20 000 rpm, 28 kW, 68/83 Nm |
| Spindel 2 (HSK-A63) | 16 000 rpm, 33 kW, 105/140 Nm |
| Spindel 3 (HSK-A63) | 16 000 rpm, 53/64 kW, 170/236 Nm |
| Spindel 4 (ISOV50) | 12 000 rpm, 53/64 kW, 170/236 Nm |
| Spindel 5 (ISOV50) | 6500 rpm, 42/45 kW, 265/340 Nm |
Maskinen kan utstyres med følgende STANDARD tilbehør:
- Spontransportør for stål
- Spontransportør for aluminium/titan
- Eksosfilter
- Kjølesystem gjennom spindel, 75 bar
- Luftblåsesystem for verktøy (standard)
- Luft-/oljeblåsesystem for verktøy
- 2D eller 3D berøringsprobe
- Touch-verktøyinnstilling
- Laser-verktøyinnstilling
- Spin-window i dør (rotoclear)
- Andre options tilgjengelig på forespørsel
Utstyr og konfigurasjoner
Stabilisert støpejernskonstruksjon
Absolutte optiske målesystemer (Heidenhain) på alle akser
CNC-styringer: Heidenhain TNC 640 eller Siemens 840D SL
Høy matehastighet og akselerasjon
Elektrospindler med keramiske kulelager og væskekjøling
Spindler med hastighet fra 6 500 til 20 000 RPM, opptil 340 Nm
Kontinuerlig tilbare hoder (±91°, 3900 °/min)
Verktøymagasiner: hjultype (30/20 posisjoner)
Spontransportører for stål og aluminium/titan
Kjøling via spindel (75 bar, 500 L tank med trommelfilter)
Luftblåsing på verktøy
2D eller 3D måleprobe
Verktøymåler med kontakt
Roterende inspeksjonsvindu (Rotoclear)
Z-akse forlengelse fra 820 mm til 1000 mm
Utvidet passasje mellom søyler (fra 1440 mm til 1620 mm)
Bi-rotative hoder med to torque-aksler
Verktøymagasiner: kjedetype med byttearm (60/40 eller 60/120 posisjoner)
Eksosfilter
Luft/olje-blåsing på verktøy
Verktøymåler med laser
Hoder med enkelt eller dobbelt flens
Kraftigere elektrospindler opptil 64 kW og 340 Nm
Automatisk palettveksler
Robotiserte emnelastersystemer
Skreddersydde automasjonsløsninger
Oppgraderinger for brukte maskiner (bord, hoder, spindler)
Roterende bord og faste halvbord
Andre spesifikke tilpasninger og ekstrautstyr på forespørsel
