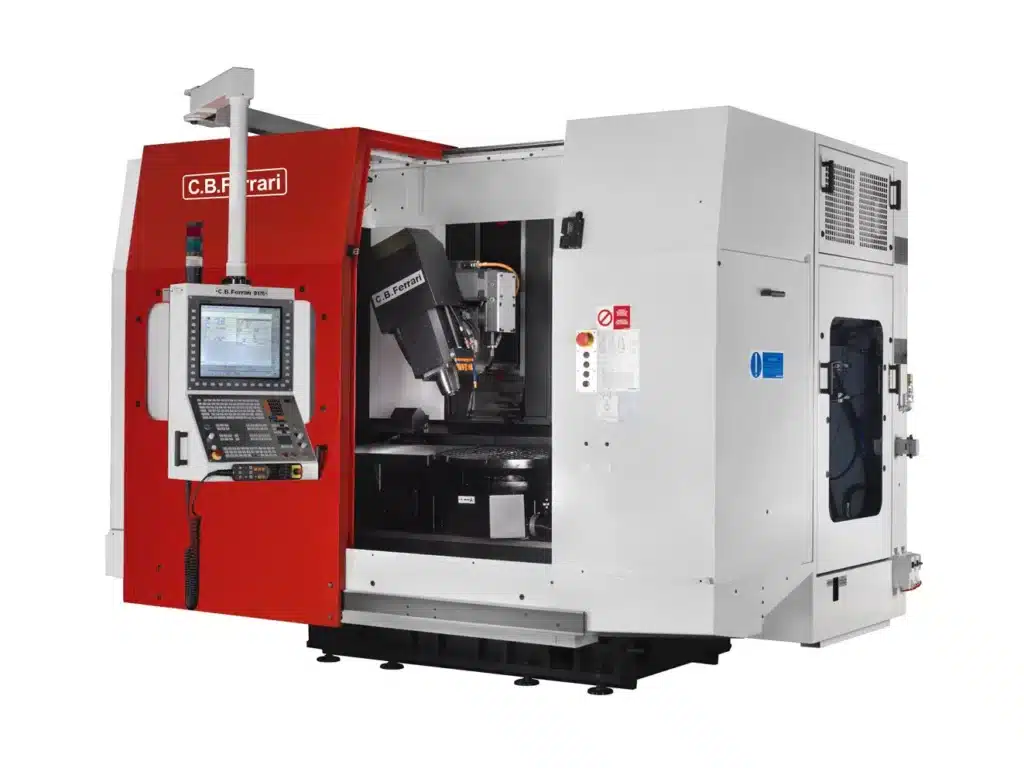

Ferrari Serie B
Kompakt og kraftig maskineringssenter med kontinuerlig hode og roterende bord. Tilpasset elektroder, presisjonskomponenter og formverktøy med høy ytelse og maksimal tilgjengelighet.
Om
Ferrari Serie B
Optimalisert for elektroder og presisjonskomponenter
Serie B er utviklet spesielt for fresing av elektroder, støpeverktøy og avanserte presisjonsdeler. Den solide støpejernskonstruksjonen gir stabilitet, mens absolutte målestaver på alle akser sikrer kontinuerlig og nøyaktig posisjonering. Maskinen gir eksepsjonell presisjon over tid og er ideell for produksjonsmiljøer med høye kvalitetskrav.

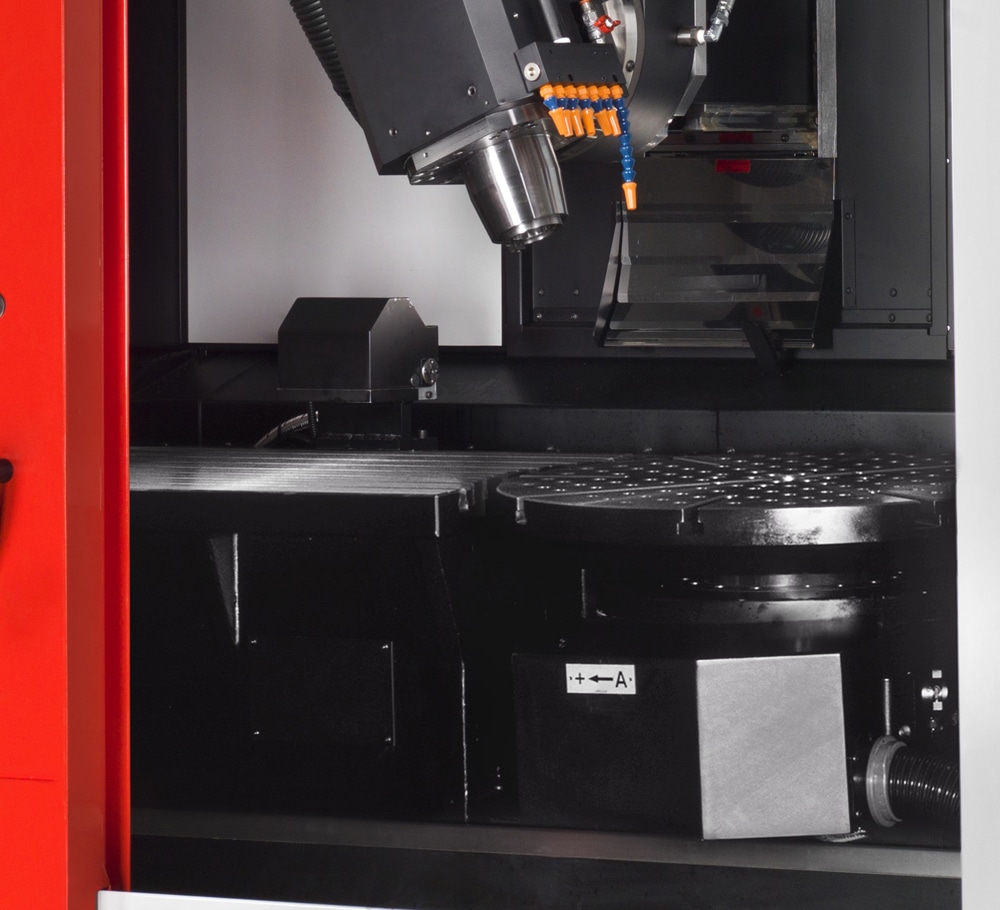

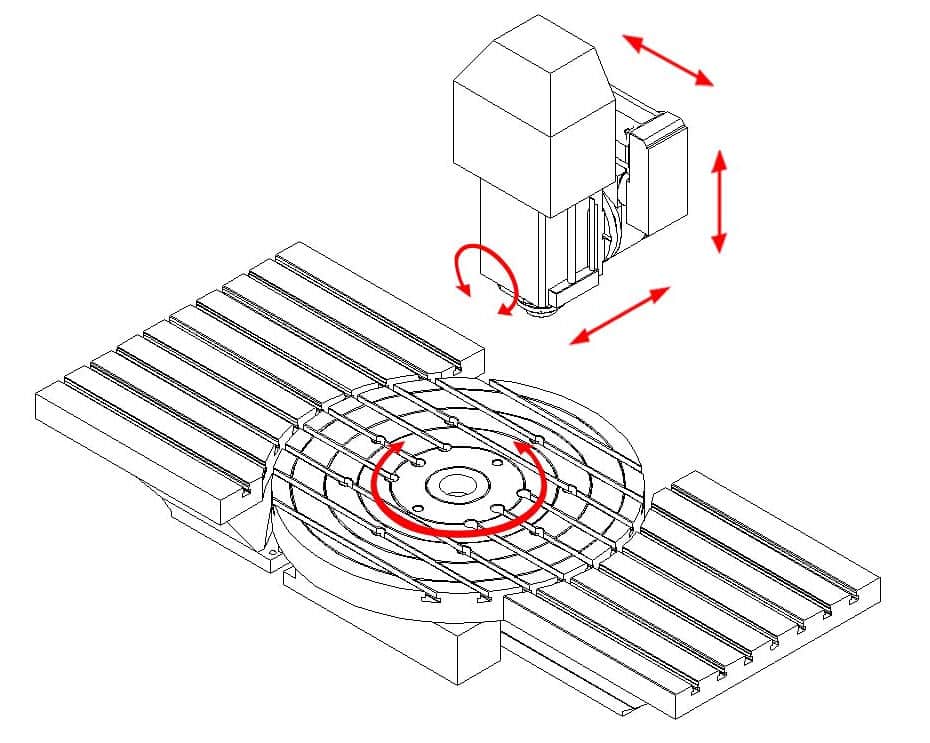

Kontinuerlig hode og roterende bord
Med et kontinuerlig tiltbart hode og et horisontalt, roterende bord på Ø750 mm, tilbyr Serie B svært fleksibel 5-akse bearbeiding. Dette gir full bevegelsesfrihet og optimal tilgang til komplekse geometrier. Løsningen er ideell for støpeformer, turbindeler og komponenter der vinklet bearbeiding og høy finish er avgjørende.
Kompakt og tilgjengelig konstruksjon
Maskinens mobile søyle og smarte layout gir enkel tilgang og reduserer gulvarealet betraktelig. Med mål på ned mot 3 × 3 meter og en høyde under 2,8 meter, passer Serie B godt inn i eksisterende produksjonsmiljøer. Verktøymagasinet rommer 30 verktøy og gir raskt bytte for optimal syklustid.
Kraftige og presise elektrospindler
Maskinen kan leveres med en rekke elektrospindler som dekker både høyhastighets finishing og dreiemomentkrevende operasjoner. Alternativene inkluderer opptil 40 000 rpm, med effekt opptil 42 kW og dreiemoment på 175 Nm. Du kan velge mellom HSK E40 og HSK-A63 eller ISOV40, tilpasset produksjonens krav.
Skreddersydd for avanserte bransjer
Serie B er godt egnet for luftfart, energi, formverktøy og høyteknologisk presisjonsmaskinering. Enten du arbeider med små elektroder eller større, komplekse deler, gir Serie B den kombinasjonen av presisjon, kraft og fleksibilitet som kreves for å møte markedets tøffeste krav.
Produktdetaljer
Egenskaper
Kontinuerlig hode og roterende bord for avansert 5-akset bearbeiding
Ø 750 mm rundbord
Høy stabilitet for komplekse arbeidsstykker
Solid støpejernskonstruksjon for maksimal demping og nøyaktighet
Absolutte lineære målestaver på alle akser sikrer presisjonsposisjonering
Bevegelsesområde opptil X1450 / Y520 / Z420 mm
| Tekniske spesifikasjoner | ||
| Modell/tekn.spes. | B166 | B186 |
| X-akse | 850 mm | 1450 mm |
| Y-akse | 520 mm | |
| Z-akse | 420 mm | |
| Hurtigforflytning X/Y/Z | 40/30/30 m(mion | 40/40/40 m/min |
| Plattform | Roterende bord, Ø 750 mm | |
| Verktøymagasin | Intill 30 verktøy, roterende | |
| Maskindimensjoner | 3050–4100 x 3000–3600 x 2650–2800 mm | |
| Vekt | 6500–7700 kg | |
| Spindel 1 (HSK E40) | 40 000 rpm, 10/14 kW, 5/7 Nm | |
| Spindel 2 (HSK E40) | 28 000 rpm, 25/32 kW, 18/23 Nm | |
| Spindel 3 (HSK-A63) | 24 000 rpm, 30 kW, 42/59 Nm | |
| Spindel 4 (HSK-A63) | 20 000 rpm, 28 kW, 68/83 Nm | |
| Spindel 5 (HSK-A63) | 16 000 rpm, 33 kW, 105/140 Nm | |
| Spindel 6 (HSK-A63) | 9 000 rpm, 31/42 kW, 130/175 Nm |
Standard utstyr

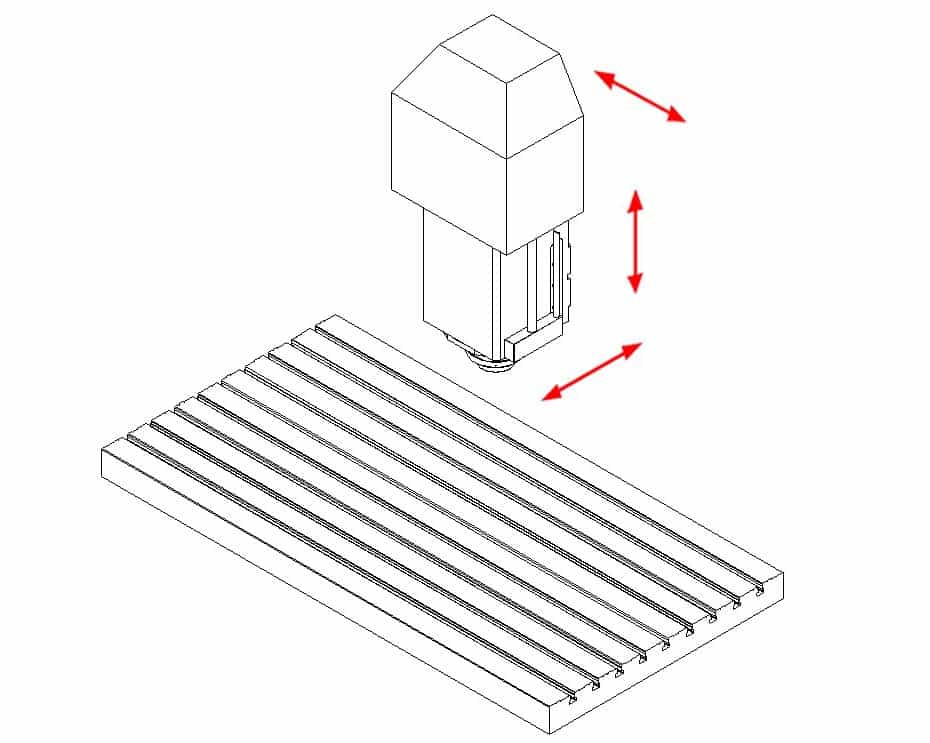

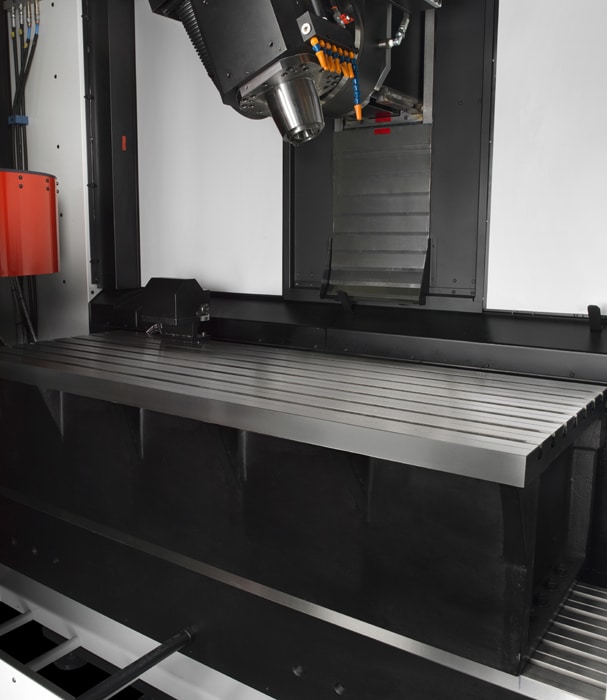

Horisontalt arbeidsbord
Mobil søylekonstruksjon for kompakt fotavtrykk
Høydynamiske lineærføringer i alle akser
Komplett kapsling med operatørvennlig tilgang
Integrert kjøling for elektrospindel og drivsystemer
- B130 og B156-modellene er standard verktøymagasinene 24 verktøy for ISO V30 og 18 verktøy for ISO V40. Verktøymagasin med 30 verktøy V40 er tilgjengelig for B-serien som option
Tilbehør
To-aksers roterende og vippbart bord (B166)
Tilting head og roterende bord (B186)
Roterende verktøymagasin med 30 verktøy V40
Spindelalternativer:
40 000 rpm, 10/14 kW, 5/7 Nm (HSK E40)
28 000 rpm, 25/32 kW, 18/23 Nm (HSK E40)
24 000 rpm, 30 kW, 42/59 Nm (ISOV40 / HSK-A63)
20 000 rpm, 28 kW, 68/83 Nm (ISOV40 / HSK-A63)
16 000 rpm, 33 kW, 105/140 Nm (ISOV40 / HSK-A63)
9 000 rpm, 31/42 kW, 130/175 Nm (ISOV40 / HSK-A63)
