HB 180T Evo4.0

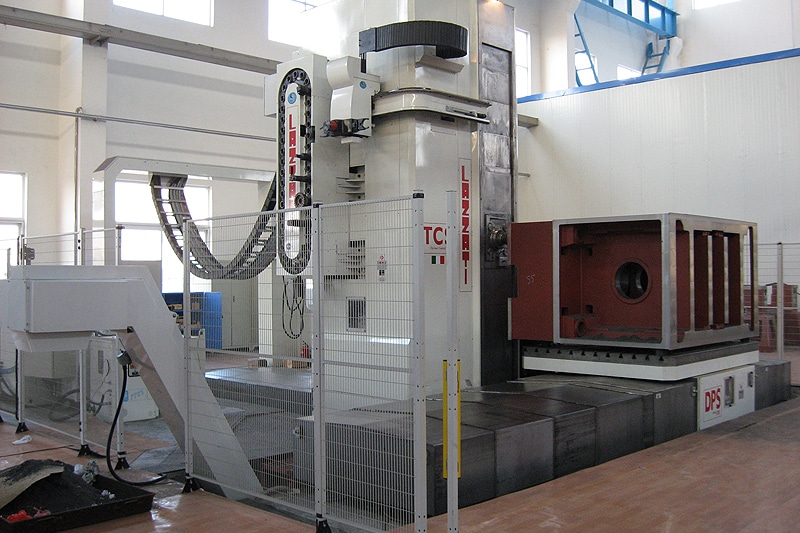

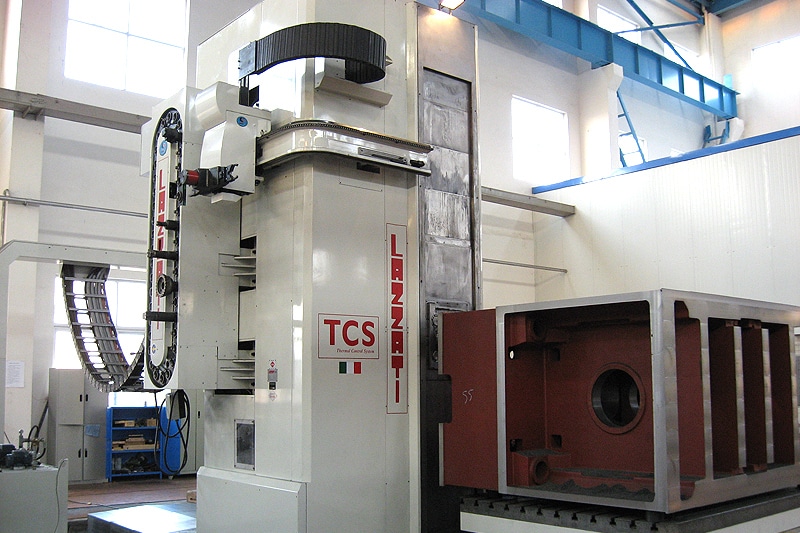

LAZZATI HB 180T Evo4.0 bor- og freseverk (Linea T-Type)

LAZZATI HB 180T Evo4.0 er bygget med to uavhengige maskinsenger som bindes sammen av fundamentet. Mange nivåføtter og fundamentutjevning plassert for hver 500 mm gir høy stivhet og presis innretting, noe som reduserer risiko for geometriavvik ved tung boring og fresing. Den kompakte maskinutformingen og korte avstand til gulv gir en stabil kraftvei, mens spindelen ligger nær bordets sentrum for bedre kontroll og mindre vibrasjon. ABC-Maskin leverer HB 180T som en del av LAZZATI Linea T-Type-serien og bistår med å spesifisere vandringer, bordflate og oppsett etter emnestørrelser, toleranser og produksjonsflyt. Maskinen leveres som standard med Heidenhain CNC. Siemens, Fanuc eller Fagor er tilgjengelig som opsjon.

Ergonomi – bedre sikt, enklere oppspenning og tryggere håndtering

Maskinen er utformet for optimal synlighet og enklere tilgang til arbeidsområdet. Dette gir raskere plassering av emner, bedre utnyttelse av arbeidsområdet og mer komfort for operatøren, spesielt når delene er store og riggoperasjoner tar mye tid.

Modularitet – skaler vandringer og bordflate ift produksjonen

HB 180T kan konfigureres med X-vandring opp til 7.000 mm, Y opp til 3.500 mm og Z opp til 3.000 mm. Roterbord kan leveres med flater opptil 3.000 × 3.500 mm og total bordlast opptil 60 tonn, slik at oppsettet kan tilpasses emnestørrelse, løftekapasitet og ønsket oppspenningsstrategi.

Stivhet og installasjon – to sender og gulvinstallasjon for lavere fundamentkrav

Den stive to-sengs konstruksjonen kombinert med kort avstand mellom spindel og fundamentutjevning gir høy stabilitet. Maskinen kan installeres direkte på gulv, noe som kan redusere fundamentkostnader samtidig som den gir maksimal stivhet. Beddenes design sikrer tett samspill mellom bord og søyle, som øker stabiliteten når verktøyet jobber tett på emnet.

Fast forlenget RAM – mer rekkevidde over store bordflater

Med spindel Ø180 og W-vandring på 1.300 mm gir den faste forlengelsen ekstra rekkevidde over bordet. Dette gjør at operasjonen kan gjennomføres i én oppspenning, uten behov for omrigg eller flytting av emnet.

Boring og fresing i én maskin – 5 sider i én plassering

HB 180T kombinerer boring og fresing i samme maskin, med mulighet for å bearbeide fem sider av emnet i én plassering. Dette gir færre omspenninger, mer stabil geometri mellom flater og forutsigbar syklustid, spesielt ved store komponenter hvor rigg normalt tar mye tid.

Fordeler med LAZZATI HB 180T Evo4.0

• T-type: stiv dobbeltseng

• Spindel: Ø180, W 1.300 mm

• Bord: opptil 60 tonn last

• Vandringer: X opptil 7.000 mm

• 5 sider: boring og fresing i én oppspenning

• Ergonomi: optimal sikt og enkel oppspenning

• Modularitet: tilpasning av bord og RAM-lengde etter behov

• Stivhet: kort avstand mellom spindel og bord, lav byggehøyde, stabil base
