HB 150T Evo4.0

LAZZATI HB 150T Evo4.0 bor- og freseverk (Linea T-Type)

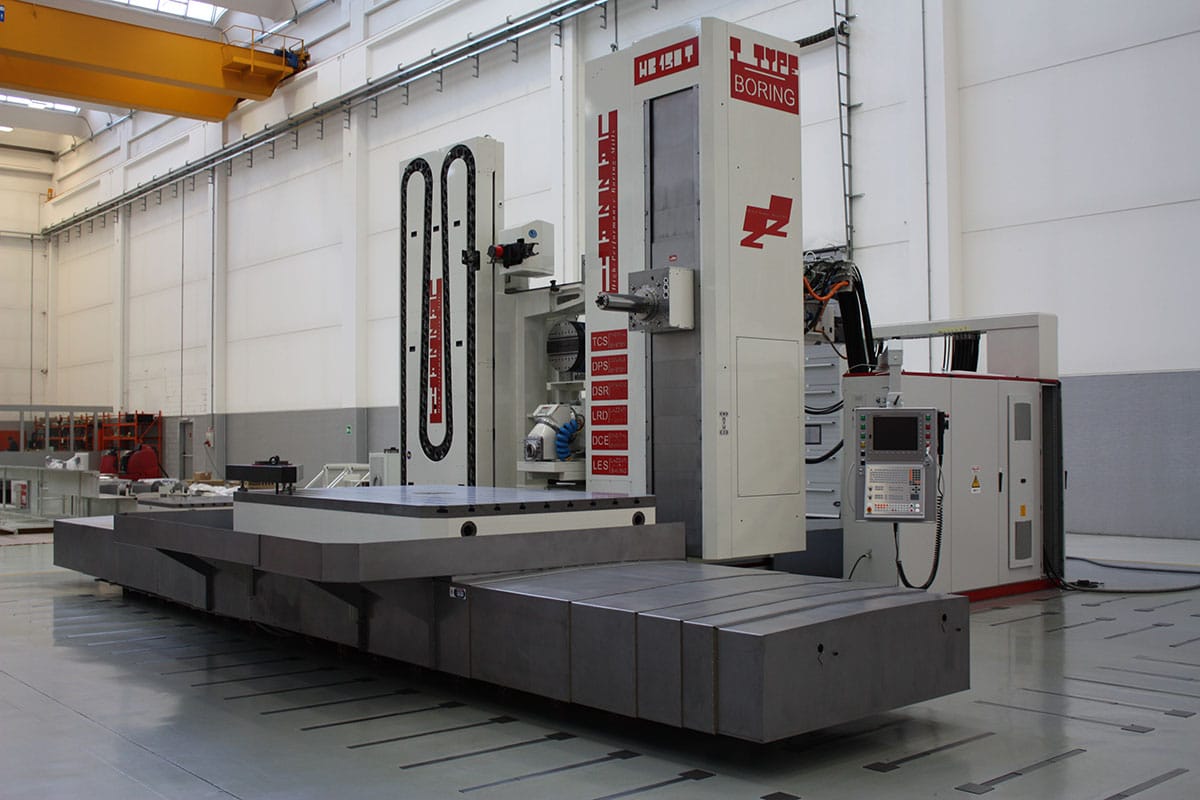

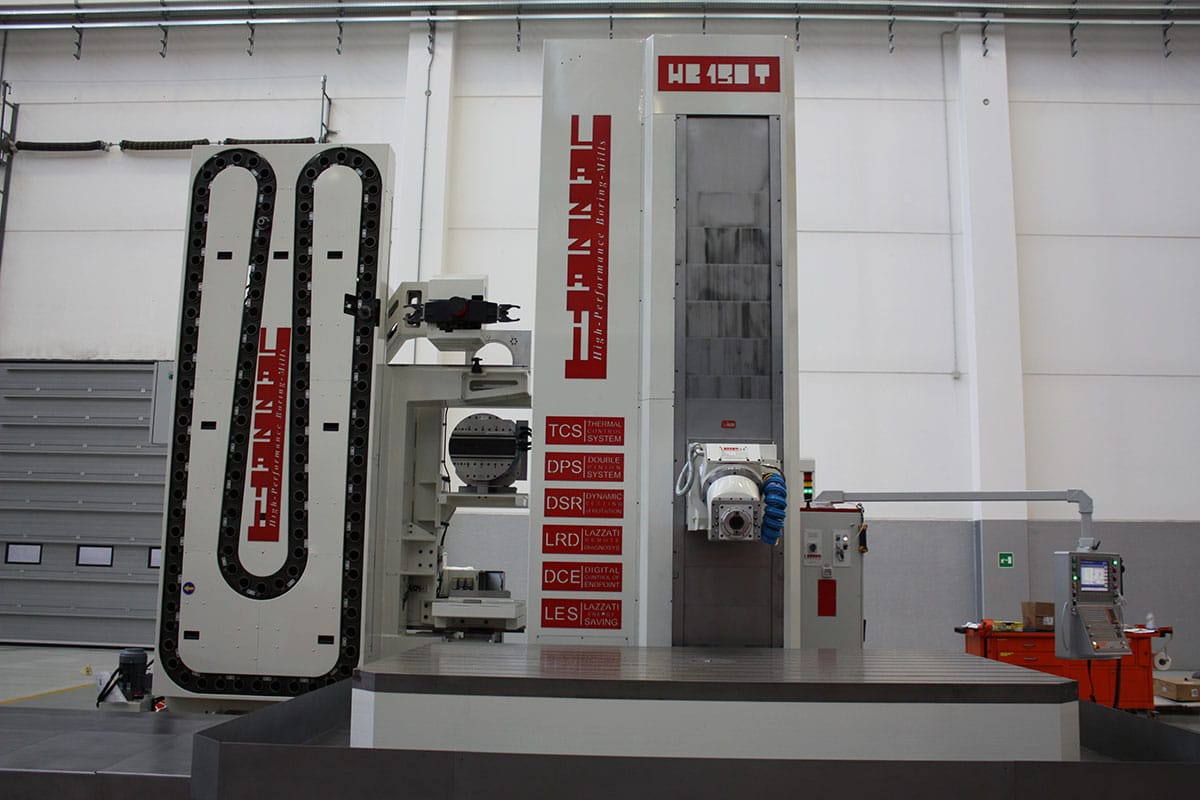

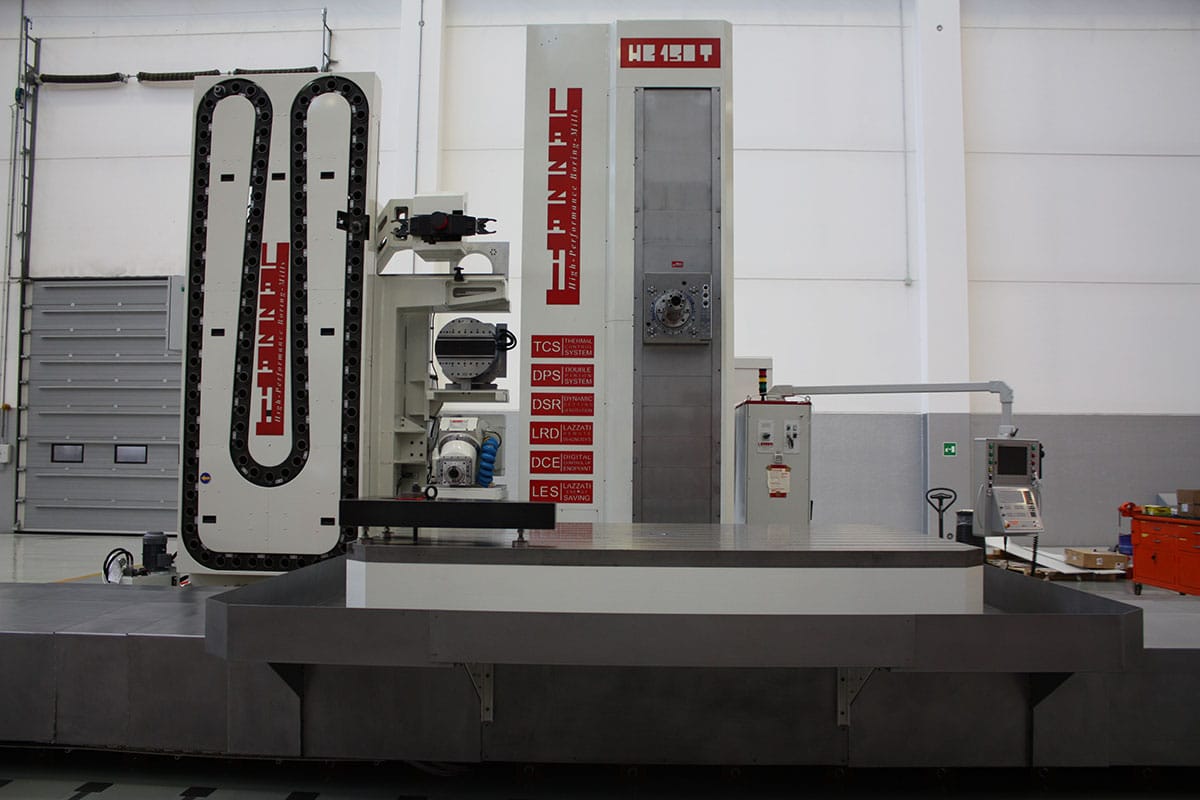

LAZZATI HB 150T Evo4.0 er bygget som en T-type med to uavhengige senger som låses sammen via fundamentet. Nivåskruer og fundamentutjevning plassert med 500 mm avstand gir høy stivhet og presis innretting, noe som er avgjørende for repeterbar boring og fresing av store emner. Den kompakte geometrien, korte avstanden til gulv og spindel tett på bordets sentrum gir en stabil base og reduserer vibrasjoner ved tunge kutt. ABC-Maskin tilbyr HB 150T som del av LAZZATI Linea T-Type-serien og bistår med valg av bordflate, vandringer og oppsett for å matche emner, toleranser og produksjonsflyt. Maskinen leveres som standard med Heidenhain CNC. Siemens, Fanuc eller Fagor er tilgjengelig som opsjon.

Ergonomi og arbeidsområde – bedre sikt, enklere oppspenning og full utnyttelse av arealet

Maskinen er konstruert for god oversikt inn i arbeidsområdet og enkel håndtering av store deler. Dette gjør oppspenning, nullpunktssetting og kontroll av bearbeiding mer oversiktlig, samtidig som arbeidsområdet utnyttes effektivt. Roterende bord for opptil 40 tonn og flere bordflater gir fleksibilitet i oppspenning og høy flyt mellom operasjoner.

Stivhet og fundament – to senger, lavt tyngdepunkt og effektiv kraftoverføring

Den to-delte sengekonstruksjonen gir høy stivhet, og den kompakte oppbygningen holder maskinen lavt mot gulv med kort avstand mellom spindel og bordets sentrum. Spesialdesignet maskinsenger gir optimal passform mellom bord og søyle, øker stabiliteten og sikrer forutsigbar bearbeiding, spesielt ved tunge kutt.

Fast forlenget RAM – rekkevidde og universell bruk

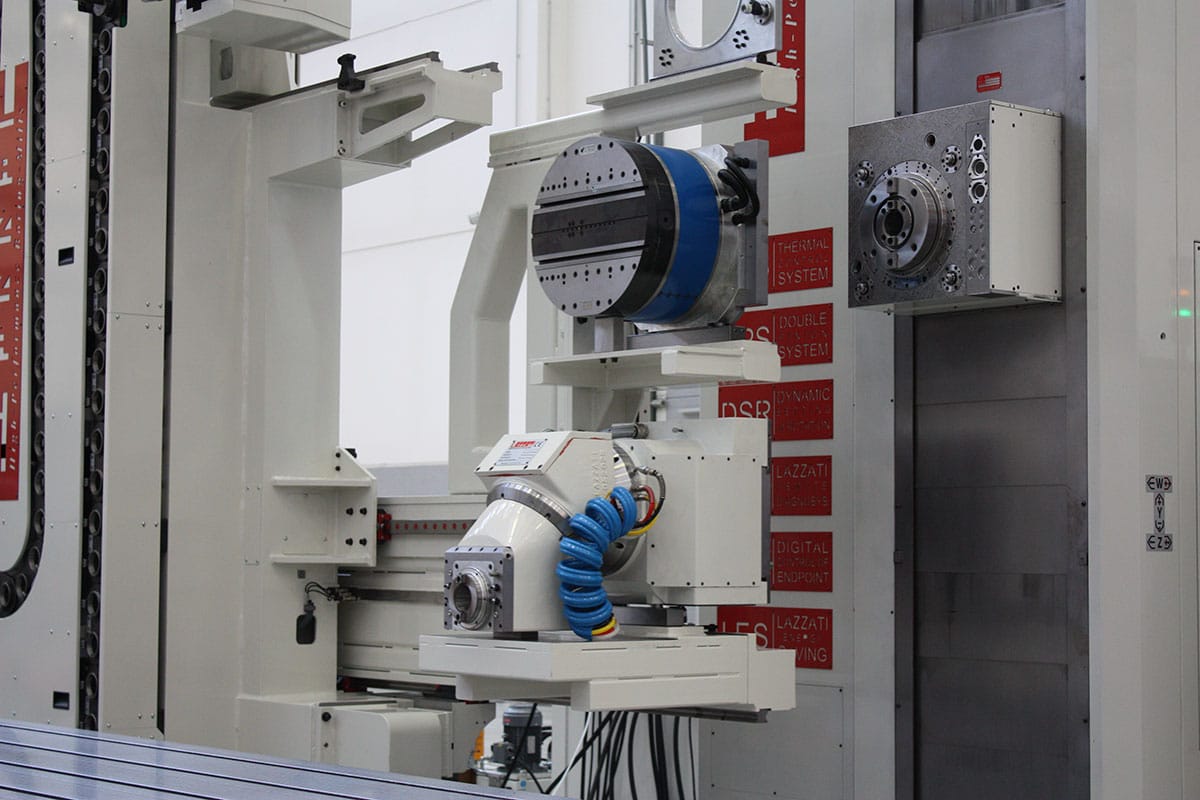

Maskinen har fast forlenget RAM med spindelvandring W på 900 mm. Oppsettet gir god rekkevidde inn over bordets arbeidsområde, og spindelen kan nå kritiske punkter uten omrigg. Med universalhode (A UA 360 “GradoGrado”) får du tilgang både horisontalt og vertikalt, som øker fleksibiliteten ved komplekse operasjoner.

Spindel og ytelse – ISO50 Big Plus for boring og fresing

HB 150T Evo4.0 leveres med ISO 50 Big Plus-spindel, Ø150 mm, maks 4.000 rpm og 90 kW motoreffekt. Dette gir et bredt bruksområde fra grovboring til presis fresing, med god balanse mellom kraft og hastighet i samme maskinplattform.

Vandringer og modularitet – tilpasning til emne og verkstedlayout

X-aksen bygges modulært 3–6 m, Y-aksen opptil 3.500 mm og Z-aksen opptil 3.000 mm. Flere bordflater gir fleksibilitet i oppspenning og plassering. Dette gjør HB 150T godt egnet for både store emner og komplekse operasjoner, samtidig som maskinen tilpasses verkstedlayout uten å overdimensjonere fra start.

Boring og fresing i én maskin – 5-siders bearbeiding med færre oppspenninger

HB 150T Evo4.0 kombinerer boring og fresing i samme oppsett, med mulighet for å bearbeide 5 sider av emnet i én oppspenning. Færre omspenninger gir bedre geometri mellom flater og mer forutsigbar produksjon, spesielt på store komponenter.

Fordeler med LAZZATI HB 150T Evo4.0

• T-type: to senger, høy stivhet
• Roterende bord: opptil 40 tonn last
• Modularitet: X opptil 6.000 mm, fleksibel Y/Z-vandring
• 5-siders bearbeiding i én oppspenning – sparer tid og sikrer bedre geometri
• Ergonomi: optimal sikt og enkel oppspenning
• Modularitet: tilpasning av bord og RAM-lengde etter behov
• Stivhet: kort avstand mellom spindel og bord, lav byggehøyde, stabil base
