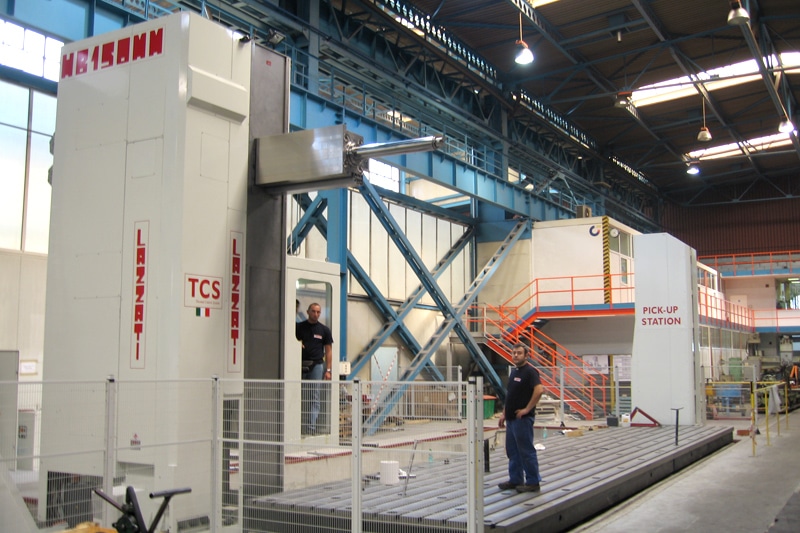

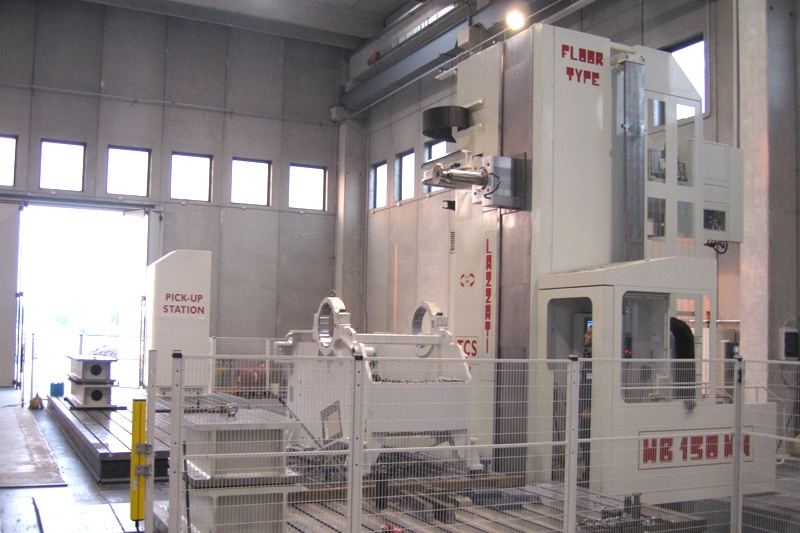

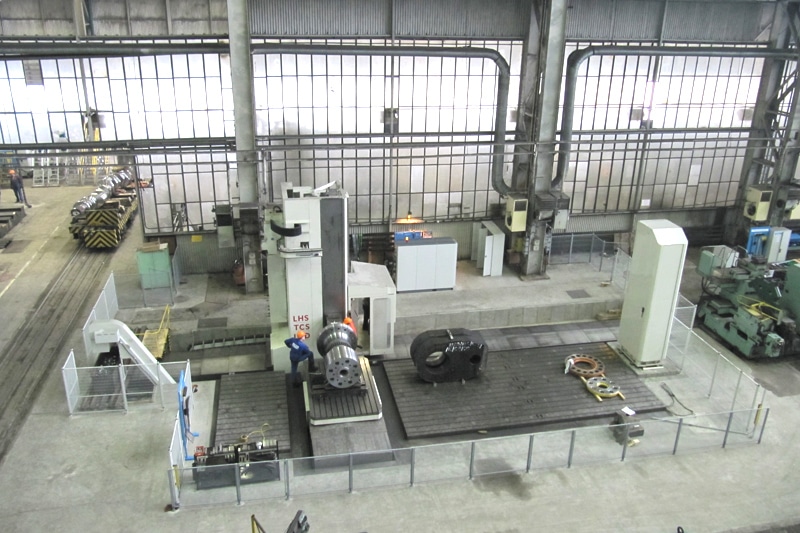

HB 150MM Evo4.0

Kraftig gulvtype-maskin med hydrostatikk for store emner

HB 150MM Evo4.0 er en Floor-Type løsning i LAZZATI-programmet, levert av ABC-Maskin til produksjonsbedrifter som trenger stabil boring og fresing på store komponenter. Maskinen kombinerer høy spindelkraft, svært høy strukturell stivhet i base, søyle og mobilt hode, og vandringer som gir god rekkevidde i flere akser. Med ISO 50 Big Plus og høy momentkapasitet får du en plattform som tåler tunge kutt og holder toleranser når driftstiden er høy. Resultatet er færre avbrudd, mer forutsigbar bearbeiding og bedre kontroll på kvalitet i hver operasjon. Maskinen leveres som standard med Heidenhain CNC, og kan på forespørsel leveres med Siemens, Fanuc eller Fagor for å passe eksisterende kompetanse, programstruktur og maskinpark.

Spindel og ytelse – bygget for tung maskinering

HB 150MM Evo4.0 leveres med spindeldiameter 150–160 mm og ISO 50 Big Plus, som gir et stabilt oppsett for tunge kutt og store verktøy. Maks turtall på 4.000 rpm dekker både boring og fresing, mens 95 kW effekt og opptil 4.250 Nm gir kapasitet når materialet og inngrepene krever det. Den solide tverrsnittdimensjonen i det mobile hodet bidrar til stabilitet over hele arbeidsområdet, og gjør maskinen trygg i oppgaver der last og verktøylengder varierer gjennom programmet.

I tillegg er alle akser utstyrt med LHS – helhydrostatiske føringer, som eliminerer friksjon og stick-slip-effekt. Dette gir jevnere bevegelse, høy dynamisk stivhet og redusert vibrasjon, samtidig som fravær av slitasje på føringene bidrar til at maskinen holder presisjon og posisjonsnøyaktighet over tid.

Vandringer og arbeidsområde – rekkevidde med høydekapasitet

Maskinen har W-vandring på 1.100 mm og Z-vandring på 1.300 mm, med total vandring (Z+W) på 2.400 mm. Y-aksen dekker 2.700–4.000 mm, og maksimal vertikal kapasitet oppgis til 4.000 mm – eller 4.500 mm med universalhode. X-aksen bygges modulært fra 4.000 mm med utvidelser i trinn på 1.000 mm, slik at løsningen kan tilpasses emnestørrelse, halloppsett og fremtidig vekst uten å låse deg til én fast lengde.

Matning og produktivitet – rask posisjonering, rolig bearbeiding

HB 150MM Evo4.0 er satt opp for effektiv drift med arbeidsmatning opp til 20.000 mm/min og hurtiggang på 24.000 mm/min. Kombinert med høy strukturell stivhet og helhydrostatiske føringer gir dette rask posisjonering uten at stabiliteten i bearbeidingen reduseres. Det gir kortere dødtider mellom posisjoner og operasjoner, særlig ved store emner med mange bor- og fresepunkter. Kombinasjonen av kraft og stabilitet gir jevn kvalitet og sikker drift, samtidig som produksjonsflyten tåler seriejobber og repetisjon over tid.

Drift og installasjon – tung maskinbase for stabilitet

Med nettovekt på ca. 55 tonn er HB 150MM Evo4.0 bygget for å stå stødig under belastning. Tyngden, kombinert med høy stivhet, hydrostatikk og temperaturkontroll (TCS), bidrar til mindre vibrasjon og mer stabil bearbeiding, noe som ofte gir bedre overflate og jevnere verktøylitasje i praksis. ABC-Maskin bistår med rådgivning rundt konfigurasjon og spesifikasjon, slik at maskinen passer produksjonskravene og gir riktig balanse mellom kapasitet og kost.

Fordeler med LAZZATI HB 150MM Evo4.0 fra ABC Maskin

• 95 kW effekt og opptil 4.250 Nm moment – kapasitet til tung bearbeiding
• Spindel Ø150–160 mm med ISO 50 Big Plus – høy stivhet og sikker kraftoverføring
• Stor høydekapasitet: opptil 4.500 mm med universalhode
• Svært høy strukturell stivhet – base, søyle og mobilt spindelhode gir stabil prosess og bevart presisjon over tid
• LHS – helhydrostatiske føringer: eliminerer friksjon og stick-slip-effekt, reduserer vibrasjon, sikrer nøyaktig posisjonering
• TCS – konstant temperaturkontroll: termisk stabilisering av maskinstruktur og spindel under lange driftssykluser
• DCS – dynamisk kompensasjonssystem: kompenserer fall i mobilt spindelhode og vektsvingninger ved tilbehør
• Skalerbar X-akse – modulære utvidelser i trinn på 1.000 mm
• Store vandringer i Z, W og Y – håndterer lange komponenter og flere bearbeidingspunkter uten omrigg
• Solid maskinbase – minimum nettovekt ca. 55 tonn
• Boring og fresing i én maskin – maksimal fleksibilitet med LAZZATI Twin System (LTS)
• Mulighet for kundetilpasset konfigurasjon og tilbehør
• Effektiv produksjon med kort stillstandstid – høy matning og hurtiggang kombinert med stabile dimensjoner gir jevn kvalitet
