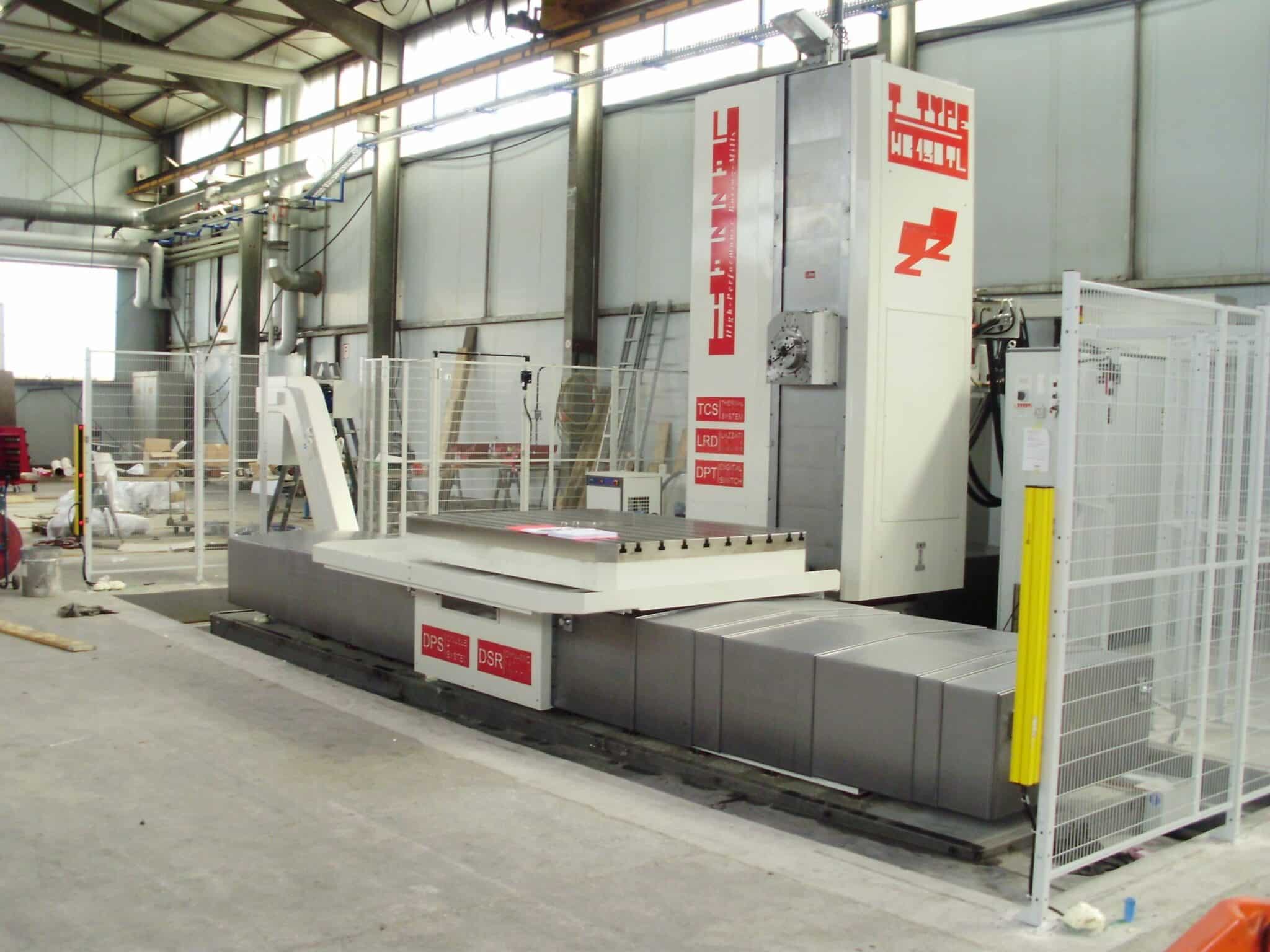

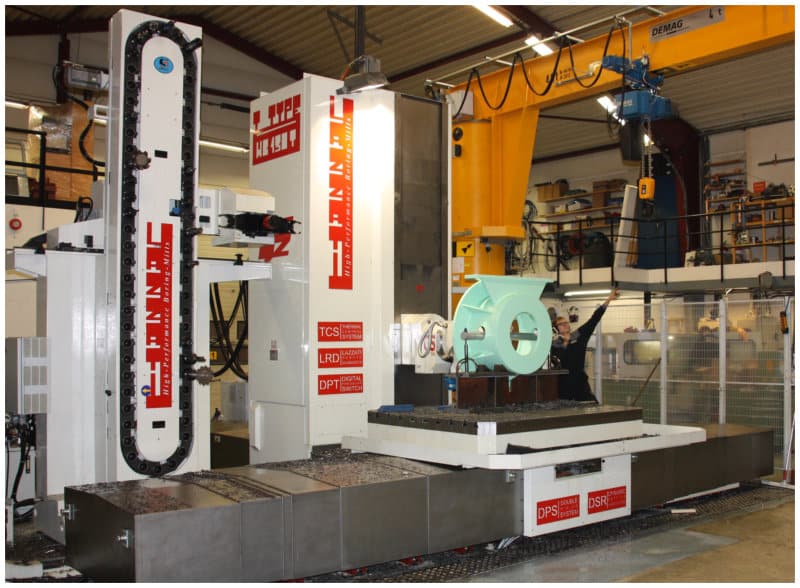

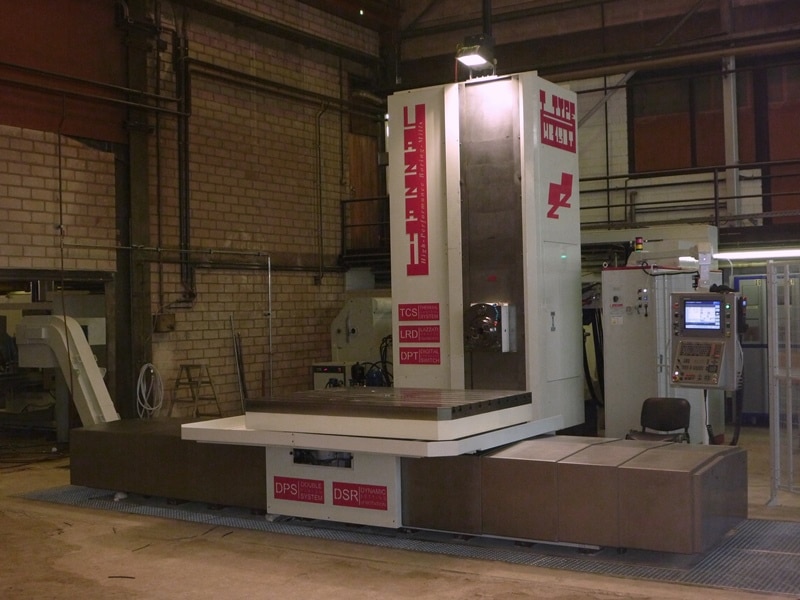

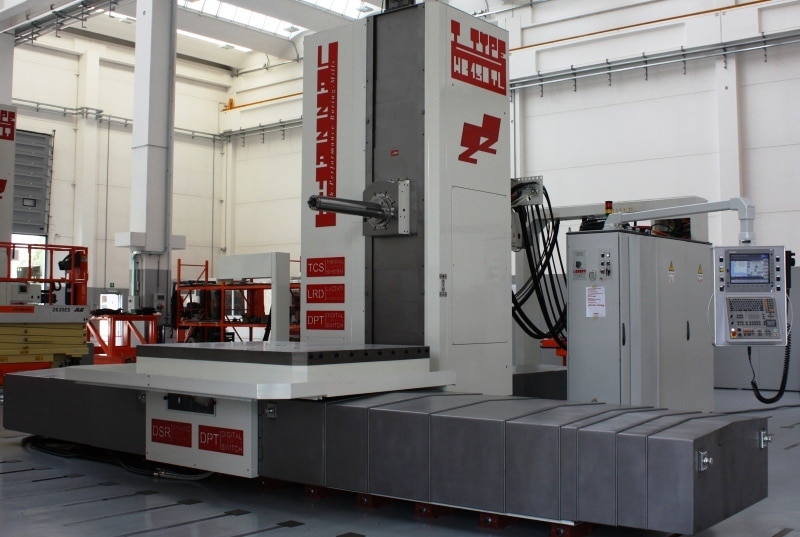

HB 130T Evo4.0

Kompakt “T”-maskin med to fundamenterte senger, roterende bord og fast forlenget RAM for stabil og effektiv storbearbeiding

LAZZATI HB 130T Evo4.0 er bygget med T-type konstruksjon og to uavhengige maskinsenger, som sammenføyes via fundamentet. Nivåskruer og fundamentutjevning plassert med 500 mm avstand gir presis innretting og høy stivhet gjennom hele installasjonen. Løsningen gir kort avstand mellom spindel og bordets sentrum, lav byggehøyde og direkte gulvinstallasjon, som reduserer fundamentkostnader og gir en stabil base for repeterbar boring og fresing. ABC-Maskin tilbyr HB 130T som del av LAZZATIs Linea T-Type modeller, og bistår med spesifikasjon av riktig konfigurasjon, arbeidsflyt og plassering. Maskinen leveres som standard med Heidenhain CNC. Siemens, Fanuc eller Fagor er tilgjengelig som opsjon.

Ergonomi og arbeidsområde – bedre sikt, enklere oppspenning og full utnyttelse av arealet

Konstruksjonen er laget for god operatørtilgang og optimal synlighet mot arbeidsområdet. Kombinasjonen av kompakt oppbygning og roterende bord gjør det enklere å plassere og håndtere store emner, samtidig som arbeidsområdet utnyttes effektivt. Maskinen leveres med roterende bord for 15 tonn og bordflater i to størrelser, som gir fleksibilitet i oppspenning og god flyt mellom operasjoner.

Stivhet og installasjon – to senger, lavt tyngdepunkt og effektiv kraftoverføring

HB 130T har to-bed-konstruksjon med høy stivhet og “spindle close to table center”-geometri. Dette gir stabilitet ved tunge kutt, kortere kraftvei og bedre tilnærming mot emnet. Maskinen kan installeres direkte på gulv, noe som gir lavere fundamentkostnader og bidrar til høy strukturstivhet.

Fast forlenget RAM – rekkevidde over senter og høy produktivitet

Den faste, forlengede RAM-løsningen er utviklet for universell bruk og høy produktivitet. RAM-lengden er fast, og oppsettet er optimalisert for å gi god rekkevidde inn over bordets arbeidsområde, slik at du kan bearbeide store flater og nå kritiske punkter uten omrigg.

Spindel og ytelse – ISO50 Big Plus og høye turtall for boring og fresing

HB 130T Evo4.0 leveres med spindeldiameter 130–150 mm, ISO 50 Big Plus og maks 5.000 rpm. Motoreffekt på 90 kW og momentområde 1.200–4.000 Nm gir et bredt bruksområde fra boring til fresing, med god balanse mellom kraft og hastighet i samme maskinplattform.

Bord og akselengder – roterende bord for 15 tonn og tilpasning i X/Z

Maskinen leveres med roterende bord (B-akse) og en bordkapasitet på 15 tonn. X-aksen (kryssvandring) oppgis i området 2.000 ÷ 4.000 mm, og Z-aksen (langsgående) i området 1.500 ÷ 2.500 mm, slik at maskinen kan tilpasses ulike emnelengder. Y-aksen (vertikal) dekker 2.000–2.500 mm, og spindelvandring W ligger i området 800–900 mm avhengig av spindelvalg.

Fordeler med LAZZATI HB 130T Evo4.0

• T-type: to senger, høy stivhet

• Bord: 15 tonn, to størrelser

• Spindel: Ø130–150, ISO50, 5.000 rpm

• Vandringer: X 2–4 m, Z 1,5–2,5 m

• Ergonomi: optimal sikt og enkel oppspenning

• Modularitet: tilpasning av bord og RAM-lengde etter behov

• Stivhet: kort avstand mellom spindel og bord, lav byggehøyde, stabil base
