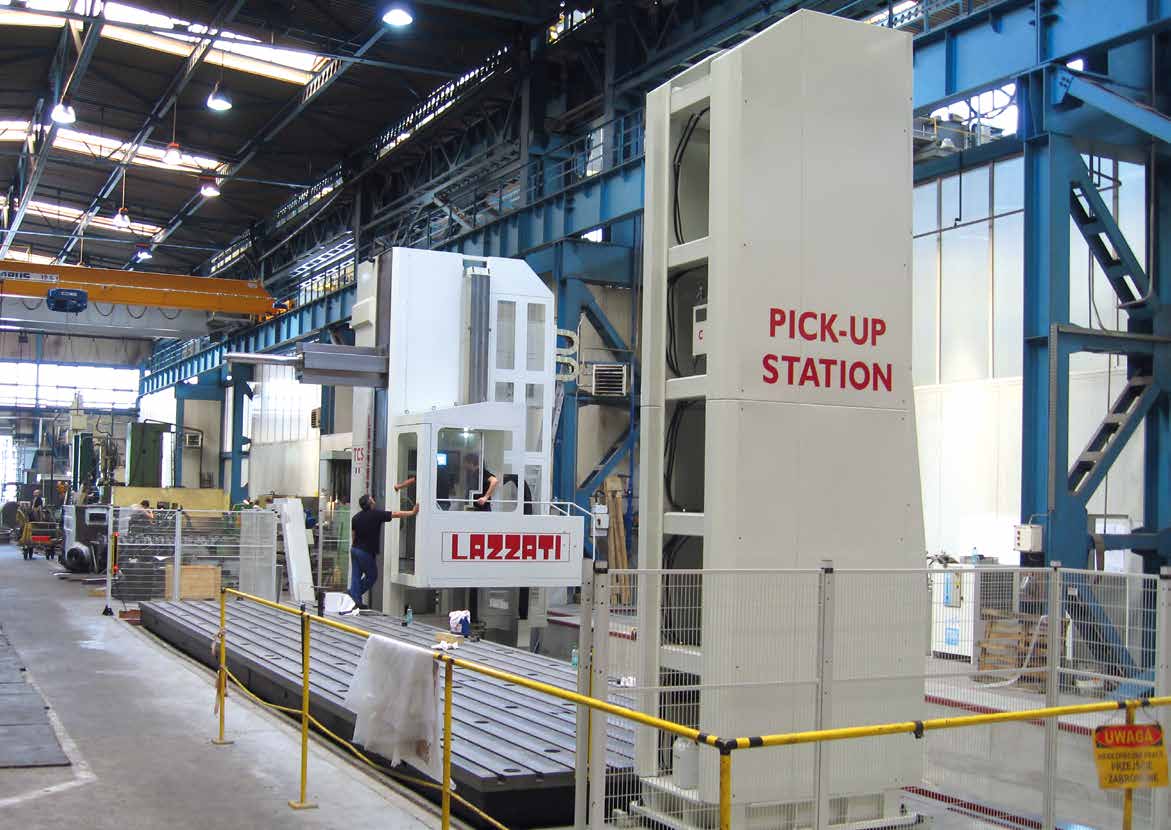

HB 130MM Evo4.0

Kraftig gulvtype-maskin med hydrostatikk for store emner

HB 130MM Evo4.0 er en Floor-Type maskin fra LAZZATI, levert av ABC-Maskin, til produksjonsbedrifter som trenger stabil boring og fresing på store komponenter. Maskinen kombinerer høy spindelkraft, strukturell stivhet i base, søyle og mobilt hode, vandringer som kan bygges ut i X for å matche emnestørrelse og layout i hallen. Med ISO 50 Big Plus og høy momentkapasitet får du en plattform som tåler tunge kutt og holder toleranser ved høy driftsstid.  Resultatet er færre avbrudd, mer forutsigbar bearbeiding og bedre kontroll på kvalitet i hver operasjon. Maskinen leveres som standard med Heidenhain CNC, og kan på forespørsel leveres med Siemens, Fanuc eller Fagor for å passe eksisterende kompetanse, programstruktur og maskinpark.

Spindel og ytelse – bygget for tung maskinering

HB 130MM Evo4.0 leveres med spindeldiameter i området 130–160 mm og en robust ISO 50 Big Plus-kobling for stivhet og sikker kraftoverføring. Maks turtall på 4.000 rpm, motoreffekt 90 kW og opptil 4.000 Nm gir kapasitet til grovbearbeiding selv i krevende materialer. Den solide tverrsnittdimensjonen i det mobile hodet bidrar til stabilitet i hele arbeidsområdet, spesielt der lange verktøy og store utstikk kan være nødvendig.

I tillegg er alle akser utstyrt med LHS – helhydrostatiske føringer, som eliminerer friksjon og stick-slip-effekt. Dette gir jevnere bevegelse, høy dynamisk stivhet og redusert vibrasjon, samtidig som fravær av slitasje på føringene bidrar til at maskinen holder presisjon og posisjonsnøyaktighet over tid.

Vandringer og arbeidsområde – skalerbar X for store komponenter

Med W-vandring på 800–1.000 mm og Z-vandring på 1.000 mm får du et totalområde (Z+W) på 1.800–2.000 mm, som gir fleksibilitet i bore- og freseoperasjoner uten unødvendig omstilling. Y-aksen dekker 2.000–3.000 mm, og X-aksen bygges modulært fra 4.000 mm med utvidelser i trinn på 1.000 mm. Det gjør det enklere å tilpasse maskinen til både dagens emner og fremtidige behov, enten du jobber med lange konstruksjoner, store rammer eller komponenter med mange bearbeidingsflater.

Matning og produktivitet – rask posisjonering, stabil bearbeiding

HB 130MM Evo4.0 er satt opp for effektiv drift med arbeidsmatning opp til 20.000 mm/min og hurtigmatning på 24.000 mm/min. Kombinert med høy strukturell stivhet og helhydrostatiske føringer, gir dette rask posisjonering uten at stabiliteten i bearbeidingen reduseres.

For å sikre jevne toleranser ved lange kjøretider er maskinen også utstyrt med TCS – konstant temperaturkontroll, der kjølevæske med kontrollert temperatur bidrar til termisk stabilisering av maskinstruktur og spindel under drift.

Det gir kortere dødtider mellom operasjoner, spesielt i programmer med mange posisjoner og verktøybytter. Kombinasjonen av kraft, stabile dimensjoner og fornuftige hastigheter gjør at du kan kjøre trygt med jevn kvalitet, samtidig som produksjonsflyten tåler seriejobber og repetisjon over tid.

Drift og installasjon – tung maskinbase for stabilitet

Med en netto vekt på rundt 40 tonn er HB 130MM Evo4.0 en maskinplattform som er laget for å stå stødig under bearbeiding. Den tunge basen kombinert med høy stivhet, hydrostatikk og temperaturkontroll, bidrar til mindre vibrasjon og mer stabil prosess, noe som ofte gir bedre overflatefinish og mer forutsigbar verktøylevetid i praksis. ABC Maskin bistår med rådgivning rundt konfigurasjon, layout og spesifikasjon, slik at løsningen passer både produksjonskrav og plassforhold.

Fordeler med LAZZATI HB 130MM Evo4.0 fra ABC-Maskin

• 90 kW effekt og opptil 4.000 Nm moment – gir kapasitet til grovbearbeiding uten  ytelsestap.
• ISO 50 Big Plus-spindel – høy stivhet og sikker kraftoverføring
• Høy strukturell stivhet – base, søyle og mobilt spindelhode gir stabil prosess og bevart presisjon over tid
• LHS – helhydrostatiske føringer – eliminerer friksjon og stick-slip-effekt, reduserer vibrasjon, og sikrer nøyaktig posisjonering
• TCS – konstant temperaturkontroll – termisk stabilisering av maskinstruktur og spindel for jevne toleranser under lange kjøretider
• DCS – dynamisk kompensasjonssystem – kompenserer fall i mobilt spindelhode og vektsvingninger ved tilbehør
• Skalerbar X-akse – 4.000 mm + modulære utvidelser i 1.000 mm-trinn for fleksibel produksjon
• Store vandringer i Z, W og Y – håndterer lange komponenter og mange bearbeidingsflater uten omrigg
• Solid maskinbase – ca. 40 tonn minimum nettovekt for stabilitet og redusert vibrasjon
• Maskinering av store komponenter – maksimal fleksibilitet med LAZZATI Twin System (LTS)
• Mulighet for kundetilpasset konfigurasjon og tilbehør – tilpass løsningen til produksjonsbehov og layout
• Effektiv produksjon med kort stillstandstid – høy matning og stabile dimensjoner gir jevn kvalitet – høy matning og hurtiggang kombinert med stabile dimensjoner gir jevn kvalitet over tid
